Caractéristiques Techniques Vénitien Boissur-mesure

Toutes les données techniques sur nos stores vénitiens bois

Dans cette fiche technique, vous découvrirez l'ensemble des éléments et données techniques nécessaires pour bien connaître le store vénitien bois, sa composition, et les différentes options disponibles. En plus d'une présentation générale du produit, vous y découvrirez en particulier les rubriques suivantes :

• Types de commande ou manœuvre du store
• Descriptif des pièces
• Cantonnière
• Nombre d'échelles ou de galons selon la largeur
• Types de pose et supports associés
• Encombrement
• Nombre de supports de pose fournis
• Poids en kg du vénitien bois - Double cordon
• Quelle visserie utiliser ?
• Limites dimensionnelles
• Conseils d'entretien

Présentation Générale

Types de commande ou manoeuvre du store

Manoeuvre par Double Cordons Dans cette configuration, une paire de cordons permet l’orientation des lames tandis qu’un jeu de 2 ou 3 cordons (en fonction de la largeur du store) permet le relevage des lames. Le coloris des cordons est systématiquement assorti aux lames. ATTENTION : - Pour les stores dont la largeur est inférieure ou égale à 69 cm, le cordon d'orientation des lames se situe côté opposé  au cordon de commande (qui correspond au côté de commande). - Pour les stores dont la largeur est supérieure ou égale à 70 cm, le cordon d'orientation des lames et le cordon de commande du store se situent du même côté.

Manœuvre MOTORISEE 220 volts SOMFY avec TELECOMMANDE radio Dans cette configuration, le moteur du store (classe 2) doit être raccordé au secteur (1 câble phase et 1 câble neutre). Le réglage des fins de courses hautes et basses est réalisé en usine ainsi que l’appairage de la télécommande. Il s’agit d’une télécommande 1 canal (1 store par télécommande). La montée et la descente des lames se fait par une pression sur les boutons tandis que l’orientation des lames est réalisée à l’aide de la molette. ATTENTION : - La largeur minimale d'un store motorisé est de 65 cm. - La manoeuvre motorisée N'EST PAS COMPATIBLE avec les galons.

Manoeuvre motorisée 220 Volts filaire avec interrupteur Dans cette configuration, le moteur du store (classe 2) doit être raccordé au secteur et à l'interrupteur (1 store par inverseur). Le réglage des fins de courses hautes et basses est réalisé en usine. La montée ou la descente des lames  se font par un appui sur les boutons tandis que l'orientation des lames s'obtient par de brefs appuis. ATTENTION : - La largeur minimale d'un store motorisé est de 65 cm. - La manoeuvre motorisée N'EST PAS COMPATIBLE avec les galons.

Descriptif des pièces

Nos stores sont conçus à partir de matériaux résistants et sont adaptés à une utilisation intensive. Nos produits sont durables sur le long terme et réparables si besoin (pièces détachées disponibles).

Boîtier (tous types de commandes)	Lames
Boîtier en acier laqué au four, assorti aux lames, intégrant le mécanisme du store. Hauteur : 51mm - Profondeur : 57mm).	Lames en Tilleul d'Amérique : (10 coloris) Lames en Abachi (11 coloris) Lames en Bambou (7 coloris) Largeur : 50 mm - Epaisseur 3 mm (bois abachi et tilleul).                            - Epaisseur 2,3 mm (bois bambou)
Barre de charge	Galon
Barre de charge apparente et assortie au coloris des lames. Hauteur : 15 mm - Profondeur : 50 mm.	Ruban décoratif (option) en tissu qui habille les lames de votre store (11 coloris) Largeur : 25 mm

Cantonnière

Accessoire qui vient habiller le boîtier pour assurer une parfaite finition du store. Elle est toujours assortie au coloris des lames.

Cantonnière (avec retours)	Cantonnière (sans retour)
Dans cette configuration, la cantonnière habille également les côtés du boîtier pour assurer une esthétique maximale. On privilégiera ce type de cantonnière lors d'un pose de face ou sur ouvrant, c'est à dire lorsque les côtés du store sont visibles. Dans ce cas la cantonnière dépasse d'enViron 12mm de chaque côté des lames.	Dans cette configuration, la cantonnière n'habille que la face avant du store. On privilégiera ce type de cantonière lorsque l'on souhaite poser le store "en tableau" c'est à dire entre 2 murs. La cantonnière est dans ce cas ajustée au boîtier pour éviter de créer un espace entre les murs et les lames.

Nombre d'échelles ou de galons selon la largeur

Type de pose et supports associés

Pose sur Ouvrant SANS Perçage

Cette Pose sans perçage permet de fixer solidement le store sans avoir à percer la fenêtre. Cette option est particulièrement intéressante pour les fenêtre en PVC ou en Aluminium. Elle ne nécessite aucun outillage. (supports de couleur blanche).

Détails et dimensions du support

Pose sur Ouvrant ou Murale Vissée

Cette Pose est réalisée avec perçage soit du mur, soit dans l'ouvrant. C'est la pose traditionnelle mais qui nécessite le perçage du mur ou des montants de votre fenêtre.(supports de couleur blanche).

Détails et dimensions du support

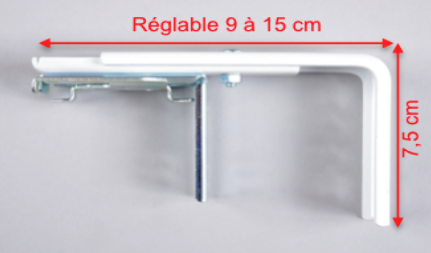

Pose vissée sur équerres

Cette Pose permet de fixer au mur votre store et de l'écarter de la fenêtre pour éviter un obstacle (comme une poignée). Dans ce cas on pose en général au dessus de la fenêtre en perçant et vissant l'équerre. (supports de couleur blanche).

Détails et dimensions du support

Pose plafond

Cette Pose est réalisée avec perçage (dans un mur avec les vis et chevilles adaptées au type de mur mais non fournies). (supports de couleur blanche).

Détails et dimensions du support

Encombrement

Il s'agit de l'espace occupé par les le boîtier, les lames et la barre de charges une fois les lames totalement repliées.
Vous trouverez ci-dessous les dimensions de l'encombrement en fonction de la hauteur du store :

Nombre de supports de pose fournis

Poids en kg du vénitien bois - Double cordon

Tilleul et Bambou :

Abachi :

Quelle visserie choisir ?

Face à la diversité des matériaux de pose il nous est impossible de fournir les vis et chevilles nécessaires à la pose des supports (qui eux sont fournis). Nous indiquons donc ci-dessous la visserie à utiliser en fonction de chaque matériau :

		VIS 4 mm x 15 mm (diamètre x longeur)		VIS 4 mm x 40 mm (diamètre x longeur)		VIS AUTOFOREUSE 3,9 mm x 13mm (diamètre x longeur)		CHEVILLE PLASTIQUE 6 mm x 30 mm (diamètre x longeur)		CHEVILLE  CLOISON CREUSE "type Molly"
MATERIAU DE POSE
BOIS		X
PVC		X
ALUMINIUM						X
BETON				X				X
PLACO (BA13)										X
CARREAU DE PLATRE				X				X

Limites dimensionnelles

Le tableau ci-dessous reprend l'ensemble des limites dimensionnelles de fabrication :

Conseils d'entretien

Le boitier étant en acier laqué, il s'entretien à l'aide d'une éponge humide.
Les lames étant en bois, n'utilisez pas d’eau pour nettoyer au risque de laisser apparaître des tâches.
Utilisez un plumeau ou une brosse pour dépoussiérer.
Pour lustrer vos lames en bois, utilisez de l’huile de lin ou de la cire pour bois adapté, passer avec un chiffon doux sur chaque lame pour entretenir le bois et lui redonner de l’éclat.
En cas de non-respect de ces consignes, nous ne pourrons être tenus responsables des conséquences.
