Comment Poser votre store banne coffre terrasse ?

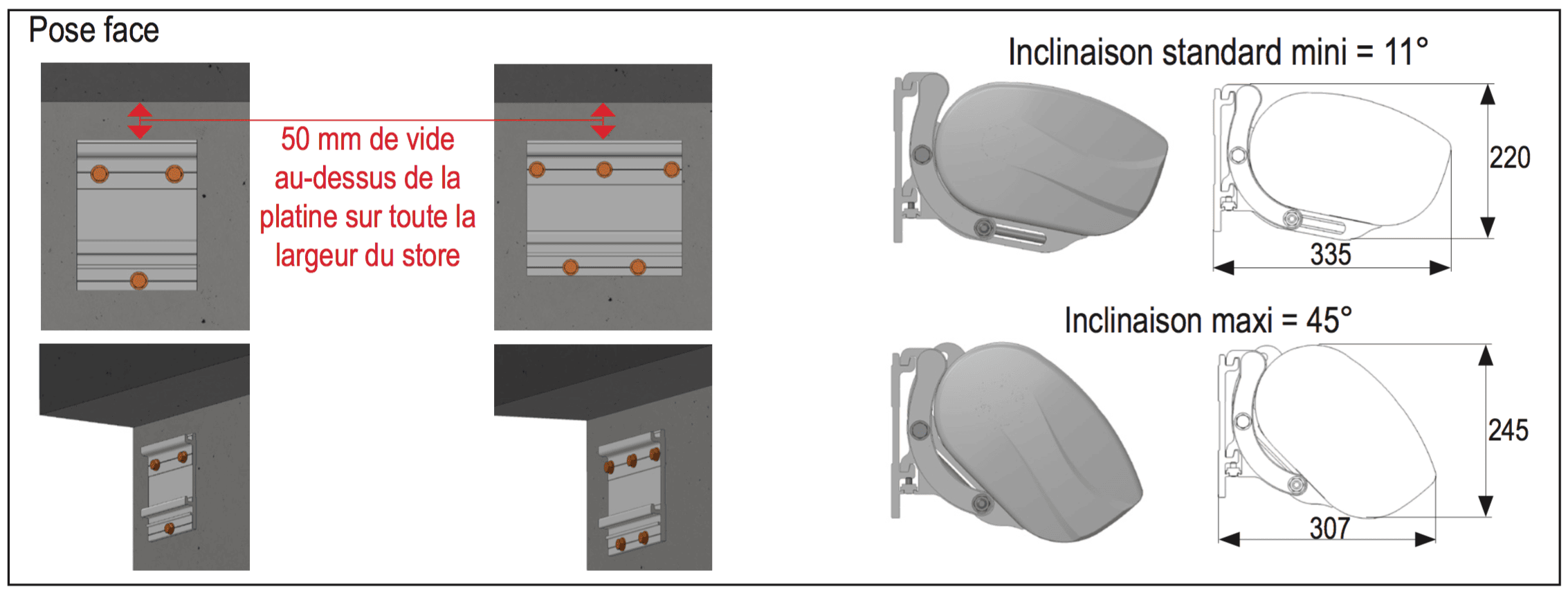

3 - POSITIONNER LES SUPPORTS POUR UNE POSE MURALE

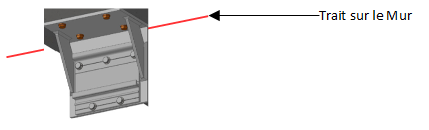

1. Tracez une Ligne Horizontale à 15 cm de la Hauteur du Store Souhaitée :

Cette ligne correspond au bas de la position de votre support de pose. Attention prévoir un espace de 5 cm au-dessus du support.

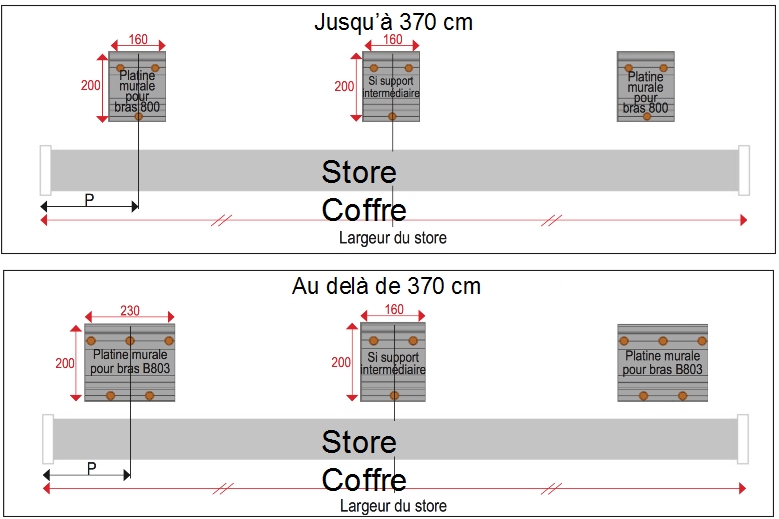

2. Marquez l'Emplacement de chaque support

Les Supports d’extrémité doivent être positionnés en fonction des informations présentées dans le tableau ci-dessous. Les autres supports doivent être répartis de façon égale entre les supports d’extrémité. Voir schéma ci dessous :

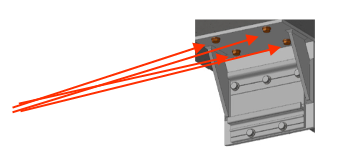

3. Marquez les Points de Perçage

À l’emplacement de chaque support (déterminé au 2) marquer à l’aide d’un support les 3 trous de perçage pour chaque support.

4 - POSITIONNER LES SUPPORTS POUR UNE POSE PLAFOND

1. Tracez une ligne horizontale AU PLAFOND

 Cette ligne correspond à la position du trou le plus bas de vos supports. Attention prévoir un espace d’environ 36 cm au-dessus du trait pour que le store puisse passer.

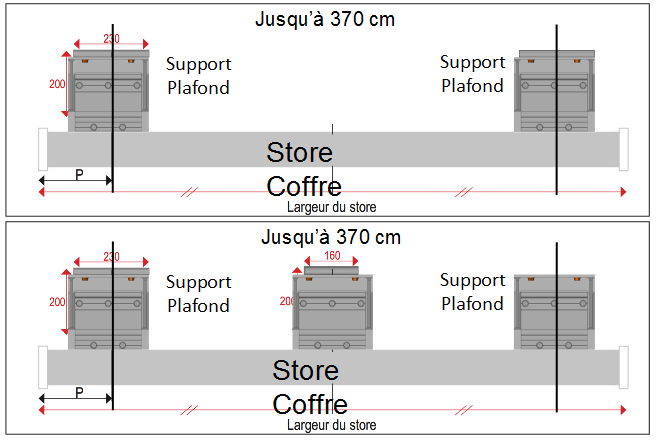

2. Marquez l'emplacement de chaque support

 Les Supports d’extrémité doivent être positionnés en fonction des informations présentées dans le tableau ci-dessous. Les autres supports doivent être répartis de façon égale entre les supports d’extrémité.

3. Marquez les Points de Perçage

À l’emplacement de chaque support (déterminé au 2) marquer à l’aide d’un repère les 4 trous de perçage pour chaque support.

5 - PERCER ET FIXER LES SUPPORTS

C’est une étape essentielle et déterminante dans la réussite de l’installation de votre Store Banne. C’est pourquoi Prosolair.com propose des Kits de Pose Professionnels adaptés à chaque type de matériau : Bois, Béton, Parpaing… Les instructions présentées ci-après sont adaptées aux composants contenus dans les Kits Prosolair.com

POSE DES SUPPORTS DANS LE BOIS

À l’emplacement de chaque trou de perçage marqué à l’étape 3 ou 4 :

• Percer à l’aide d’un forêt bois de diamètre 6 mm un trou d’une profondeur de 5 cm.

• Visser chaque support en utilisant des Tirefonds 8 x 60 et des rondelles 8 x 30. Pour faciliter le serrage, il est conseillé d’enduire de savon chaque Tirefonds.

POSE DES SUPPORTS DANS LE BETON PLEIN ou BRIQUE

À l’emplacement de chaque trou de perçage marqué à l’étape 3 ou 4 :

• Percer à l’aide d’un forêt béton de diamètre 14 mm un trou d’une profondeur de 6 cm.

• Dans chaque Trou introduire les Chevilles Mécaniques 14 x 50. Utiliser si nécessaire un marteau ou un maillet (délicatement).

• Visser chaque support en utilisant des Boulons 8 x 60 et des et des rondelles 8 x 30 x 1,5.

POSE DES SUPPORTS DANS LE SIPOREX (BETON CELLULAIRE)

À l’emplacement de chaque trou de perçage marqué à l’étape 3 ou 4 :

• Percer à l’aide d’un forêt béton de diamètre 14 mm un trou d’une profondeur de 10 cm.

• Dans chaque Trou introduire les Chevilles Spéciales Béton Cellulaire 14 x 75. Utiliser si nécessaire un marteau ou un maillet (délicatement).

• Visser chaque support en utilisant des Tirefonds 10 x 100 et des rondelles 10 x 36.

POSE DES SUPPORTS DANS LE BETON CREUX (PARPAING)

À l’emplacement de chaque trou de perçage marqué à l’étape 3 ou 4 :

• Percer à l’aide d’un forêt béton de diamètre 6 mm un trou d’une profondeur égale à celle du tamis.

• Évacuer a poussière du trou (à l’aide d’un séchoir à cheveux par exemple)

• Enfoncer délicatement le tamis dans le trou nettoyé. Ne pas taper avec un marteau sur le tamis.

• Injecter le scellement chimique progressivement dans le fond de chaque tamis tout en ressortant la pompe de quelques centimètres à chaque pression pour bien remplir le tamis.

• Immédiatement* après insérer dans le scellement avant qu’il ne durcisse.

• Laisser prendre le scellement (durée* indiquée sur la cartouche)

• Visser chaque support en utilisant des Boulons et Rondelles adaptés à la douille.

* La durée de prise et de manipulation dépendent de la température extérieure au moment des travaux. Un tableau détaillé des valeurs est indiqué sur la cartouche


POSE DES SUPPORTS DANS LA PIERRE

À l’emplacement de chaque trou de perçage marqué à l’étape 3 ou 4 :

• Percer à l’aide d’un forêt béton de diamètre 17 mm un trou d’une profondeur de 17 cm.

• Dans chaque Trou introduire les Chevilles Plastique 16 x 160. Utiliser si nécessaire un marteau ou un maillet (délicatement).

• Visser chaque support en utilisant des Tirefonds 12 x 160 et des rondelles 12 x 31.

6 – ACCROCHER LE STORE

C’est l’ultime étape dans la Fixation de votre Store Coffre. Elle consiste à insérer le store dans les supports et à verrouiller les supports. Elle nécessite l’intervention de 2 personnes au minimum et parfois 3 dans les cas des Stores supérieurs à 5 mètres de long.

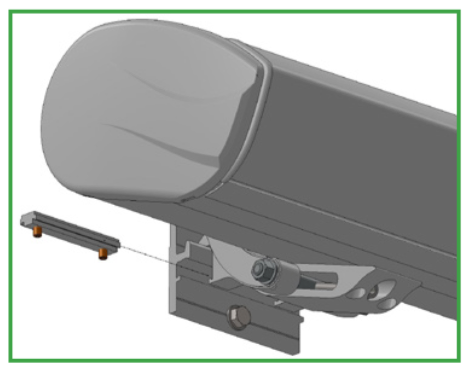

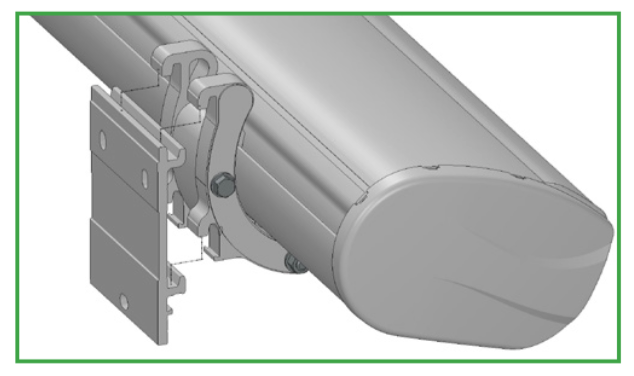

1. Accrocher le store coffre sur les platines

2. Fixer le store coffre avec les barrettes de blocage en serrant les vis pointeaux

Vous pouvez désormais passer au raccord électrique de votre store.

• Si Motorisé, Consulter le CHAPITRE 2

• Si Motorisé Radio, Consulter le CHAPITRE 3

CHAPITRE 2 : RACCORDEMENT ELECTRIQUE DU STORE Motorisation

Préalablement à toute action de raccordement, il est indispensable de couper l’alimentation électrique vous éviter tout risque d’électrocution.

Pour des raisons de conformité, votre store doit être raccordé sur une ligne électrique monophasée 220 volts dédiés (3 x 1,5mm2 – Phase, Neutre, Terre) équipé d’une protection à 16 Ampères.

Les Opérations de raccordement dépendent du type de manœuvre choisi :

• Manœuvre Motorisée avec interrupteur

• Manœuvre Motorisée avec interrupteur et Automatisme Vent

• Manœuvre Motorisée avec interrupteur et Automatisme Vent et Soleil

1 - MANŒUVRE MOTORISEE AVEC INTERRUPTEUR SIMPLE

Dans le cadre d’une Motorisation, le raccordement électrique dépend de 2 Facteurs :

• Le lieu d’arrivée du courant : INTERRUPTEUR ou BOITE DE DERIVATION

• Le Côté d’Installation du moteur : Gauche ou Droite EN REGARDANT DE L’EXTERIEUR

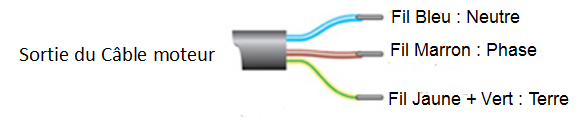

Le Câble moteur comprend 4 Fils : Noir, Marron, Bleu, Vert et Jaune

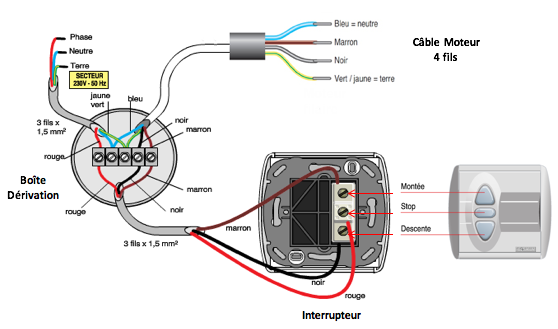

CAS 1 : ARRIVEE DU COURANT DANS BOITE DE DERIVATION et MOTEUR A GAUCHE*

1 - RACCORDEZ SELON LE SCHEMA DE CABLAGE CI-DESSOUS AVEC LE FIL MARRON SUR LA MONTEE DE L’INTERRUPTEUR et LE FIL NOIR SUR LA DESCENTE

*Vu de l'extérieur

CAS 2 : ARRIVEE COURANT DANS BOITE DE DERIVATION et MOTEUR A DROITE*

1 - RACCORDEZ SELON LE SCHEMA DE CABLAGE CI-DESSOUS AVEC LE FIL NOIR SUR LA MONTEE DE L’INTERRUPTEUR et LE FIL MARRON SUR LA DESCENTE

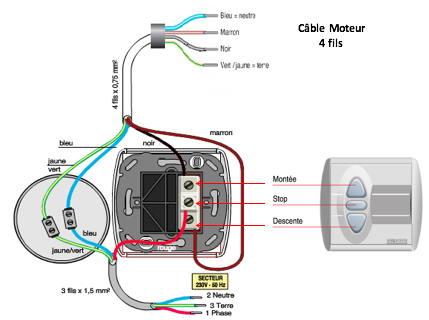

CAS 3 : ARRIVEE COURANT DANS INTERRUPTEUR et MOTEUR A GAUCHE*

1 - RACCORDEZ SELON LE SCHEMA DE CABLAGE CI-DESSOUS AVEC LE FIL MARRON SUR LA MONTEE DE L’INTERRUPTEUR et LE FIL NOIR SUR LA DESCENTE

 *Vu de l'extérieur

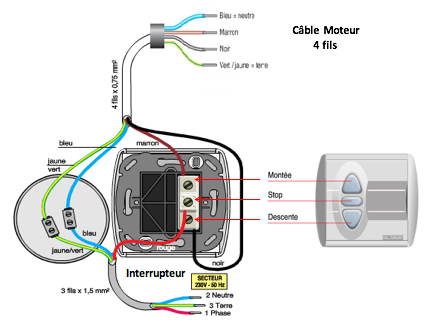

CAS 4 : ARRIVEE DU COURANT DANS INTERRUPTEUR et MOTEUR A DROITE*

1 - RACCORDEZ SELON LE SCHEMA DE CABLAGE CI-DESSOUS AVEC LE FIL NOIR SUR LA MONTEE DE L’INTERRUPTEUR et LE FIL MARRON SUR LA DESCENTE

 *Vu de l'extérieur

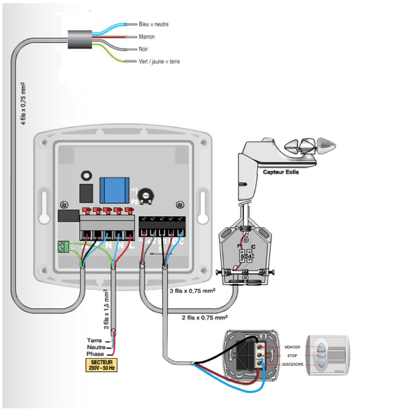

2- MANŒUVRE MOTORISEE AVEC INTERRUPTEUR SIMPLE ET AUTOMATISME VENT

Dans ce Cas, l’Arrivée électrique doit impérativement se faire dans une boîte de Dérivation qui sera raccordée au boîtier de contrôle de l’automatisme Vent selon le schéma électrique ci-dessous :

 Vous pourrez consulter des informations complémentaires sur la Notice de l’Automatisme Vent qui est fournie avec l’appareil.

CHAPITRE 3 : RACCORDEMENT ELECTRIQUE DU STORE Motorisation RADIO

1 - MANŒUVRE MOTORISEE AVEC TELECOMMANDE RADIO

Si vous avez opté pour une commande motorisée Radio, le raccordement électrique est très simple. Après coupé l’alimentation électrique, il suffit de raccorder dans une boîte de dérivation les 3 câbles du moteur au Neutre, à la Phase, et à la Terre de votre arrivée électrique.

Une fois le raccordement effectué, vous pouvez remettre l’alimentation électrique, votre Store Banne est raccordé. Comme les réglages de fin de course ont déjà été réalisés en Usine, vous pouvez utiliser immédiatement votre store à l’aide de la Télécommande qui est également déjà programmée.

2 - MANŒUVRE MOTORISEE RADIO AVEC TELECOMMANDE ET AUTOMATISME VENT

Si vous avez opté pour une commande motorisée Radio avec Automatisme Vent, le raccordement électrique est très simple. Après avoir coupé l’alimentation électrique, il suffit de raccorder dans une boîte de dérivation les 3 câbles du moteur au Neutre, à la Phase, et à la Terre de votre arrivée électrique.

Une fois le raccordement effectué, vous pouvez remettre l’alimentation électrique, votre Store Banne est raccordé. Comme les réglages de fin de course ont déjà été réalisés en Usine, vous pouvez utiliser immédiatement votre store à l’aide de la Télécommande qui est également déjà programmée.

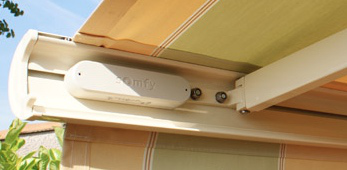

Vous devez désormais installer le capteur vent sans fil EOLIS 3D. Il se fixe sur la barre de charge dont il va détecter le moindre mouvement. En cas de vent, la barre de charge va bouger et le détecteur va transmettre au moteur l’ordre de remonter le store.

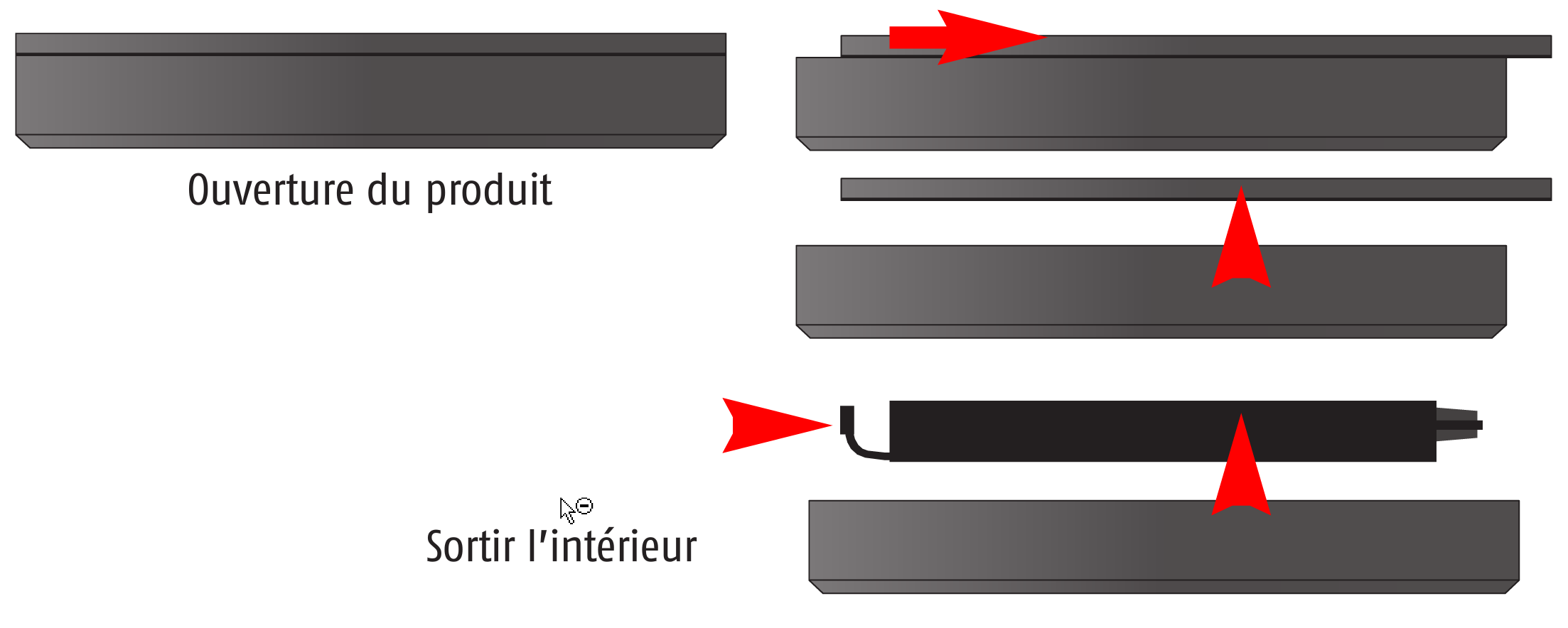

Étape 1 : Installation du Capteur

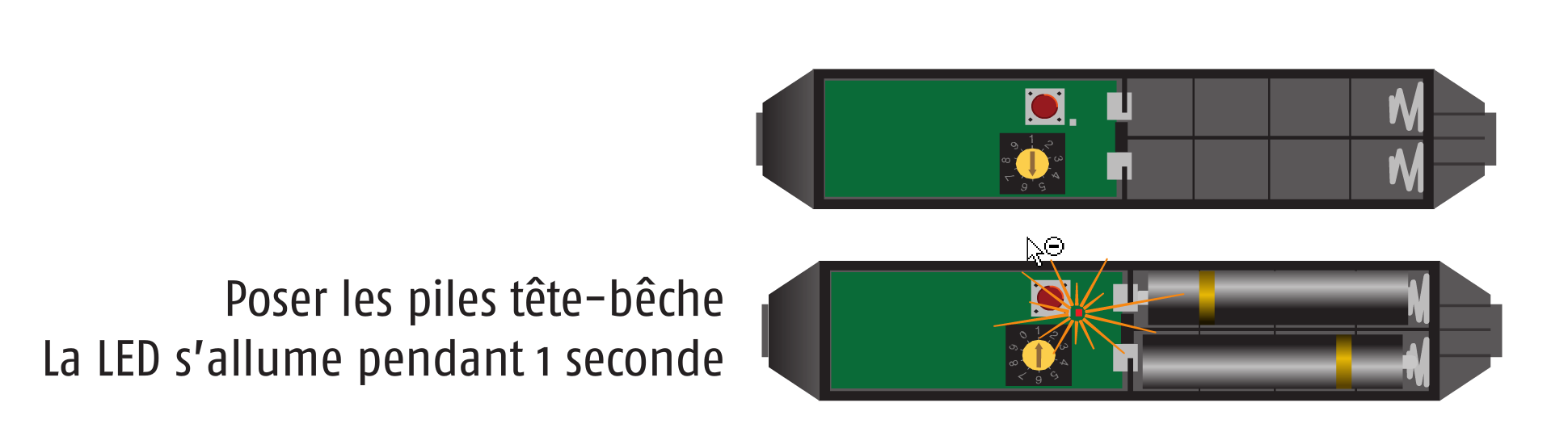

Étape 2 : Positionnement des Piles (Fournies)

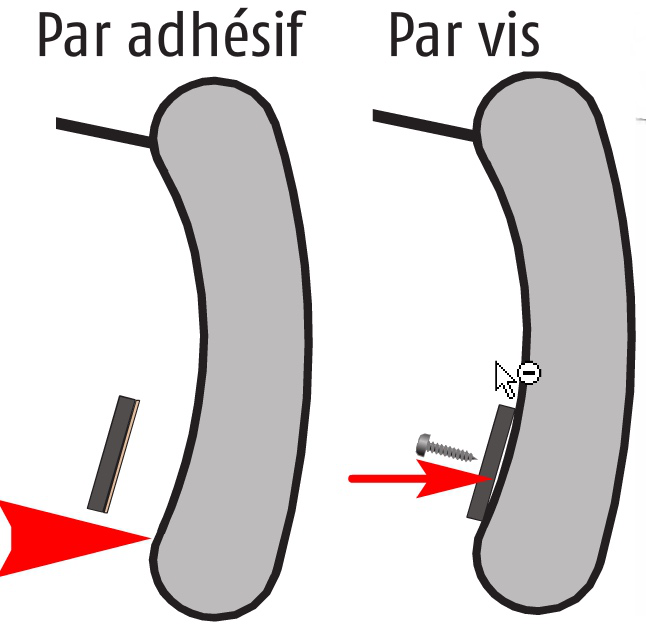

Étape 3 : Fixation du Support sur la Barre de Charge

Il existe deux façons de fixer le support de l’automatisme vent sur votre barre de charge. Soit en utilisant le support adhésif à usage unique fourni, soit en le vissant sur la barre de charge. Dans le cas d’une fixation vissée, il faut utiliser des vis de diamètre 4mm et prépercer la barre de charge en respectant l’entraxe des trous du support.

Il est préférable de positionner l’automatisme vent en bout de barre de charge (plus sensible en cas de vent) en veillant à ce qu’il ne gêne pas la fermeture du store.

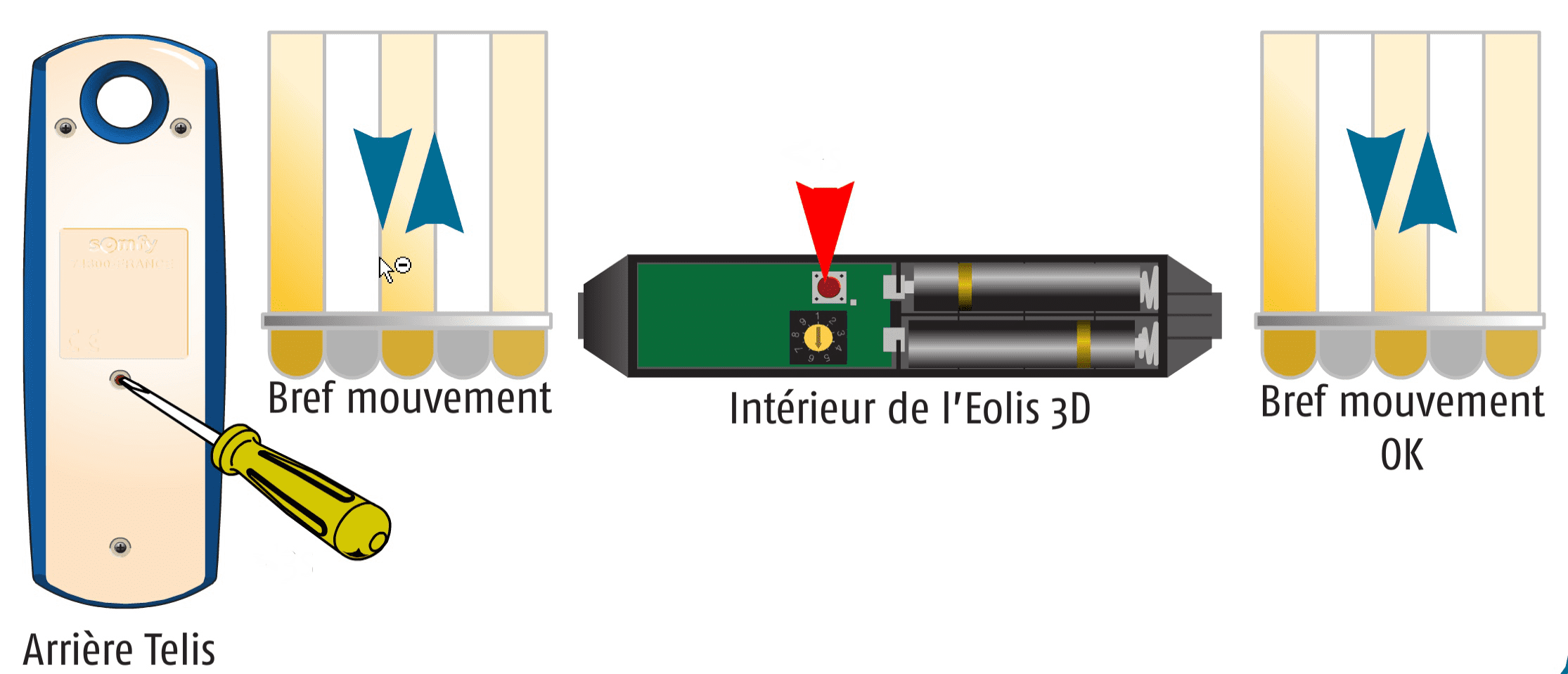

Étape 4 : Programmation de l’Automatisme Vente

Cette étape consiste à lier l’automatisme au moteur de votre store banne afin que ce dernier intègre les ordres de remontée.

1. Sur le dos de votre télécommande appuyez pendant 3 secondes sur le bouton « PROG. Votre Store Banne va alors effectuer un bref mouvement de MONTEE / DESCENTE.

2. Sur l’automatisme, Appuyez brièvement sur le Bouton « PROG », Votre Store Banne va à nouveau effectuer un bref mouvement de MONTEE / DESCENTE. Votre Automatisme est Programmé.

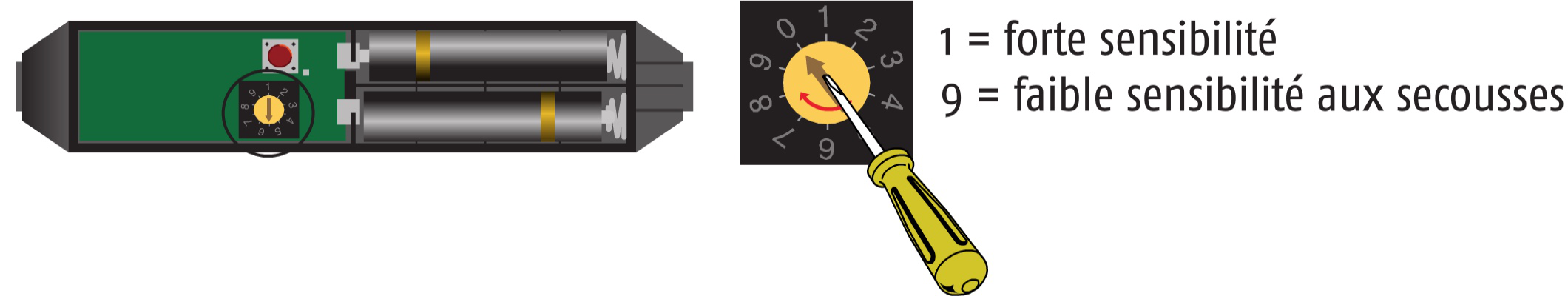

Étape 5 : Réglage de la Sensibilité

Cette étape consiste à régler la sensibilité de l’automatisme en fonction de l’intensité du vent.

Nous vous recommandons de privilégier une sensibilité forte afin de protéger votre store et de la réduire si vous constatez à l’usage que votre store remonte trop facilement.

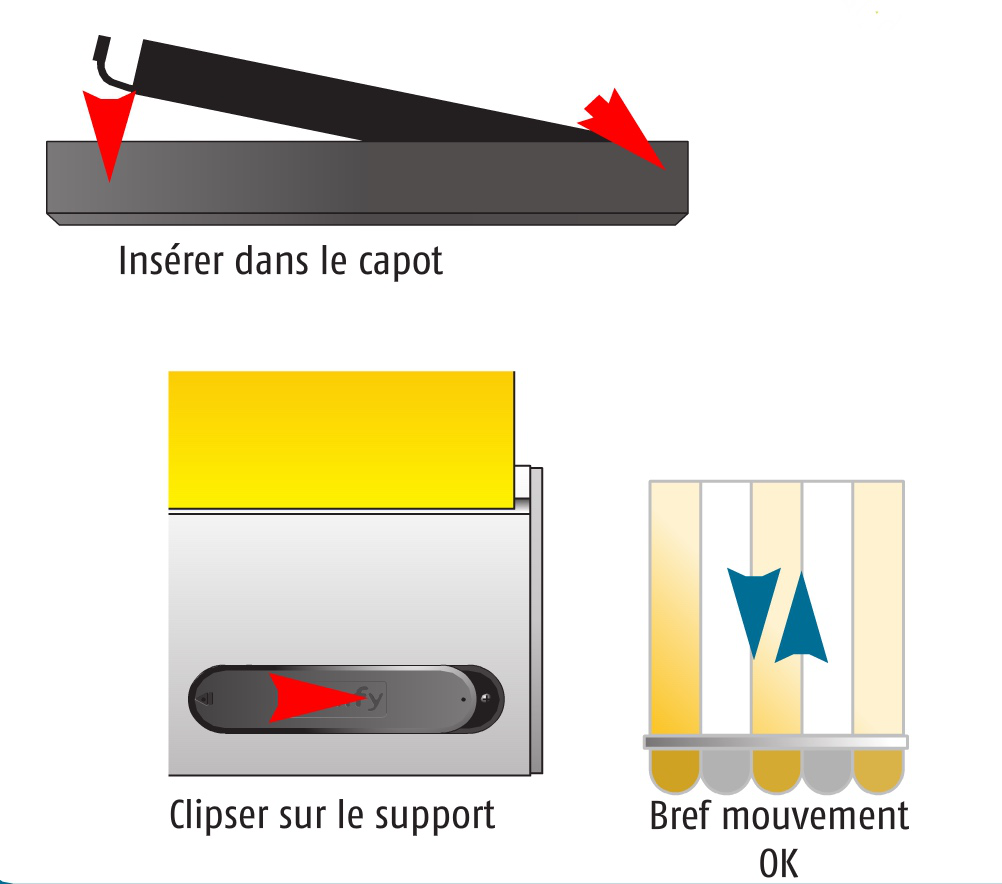

Étape 6 : Repositionnement de l’Intérieur dans le Support

Les réglages de votre automatisme étant terminés :

1. Repositionnez l’intérieur dans le support
2. Clipser le capot sur le support
3. Votre Store Banne va alors effectuer un bref mouvement de MONTEE / DESCENTE.

CHAPITRE 4 : AJUSTEMENT DU STORE

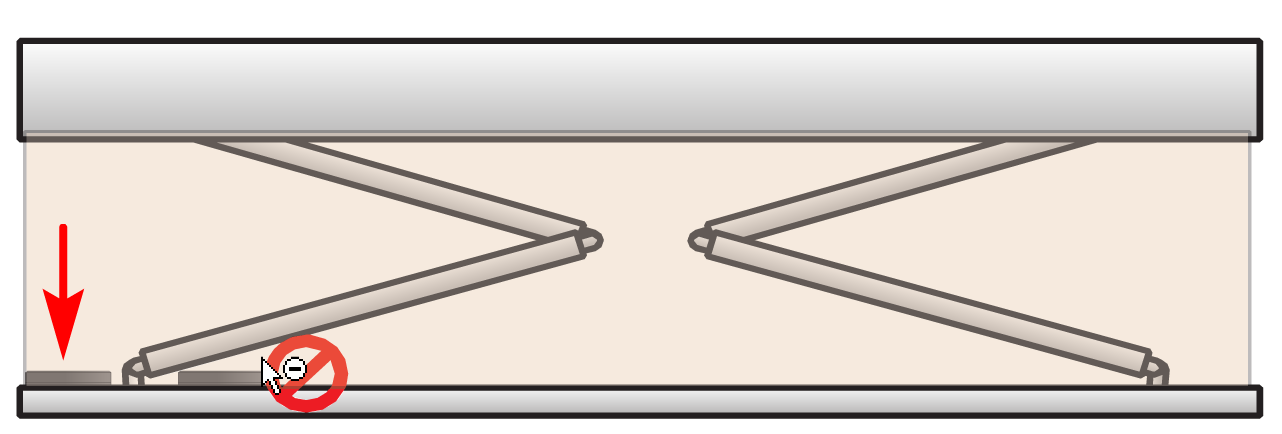

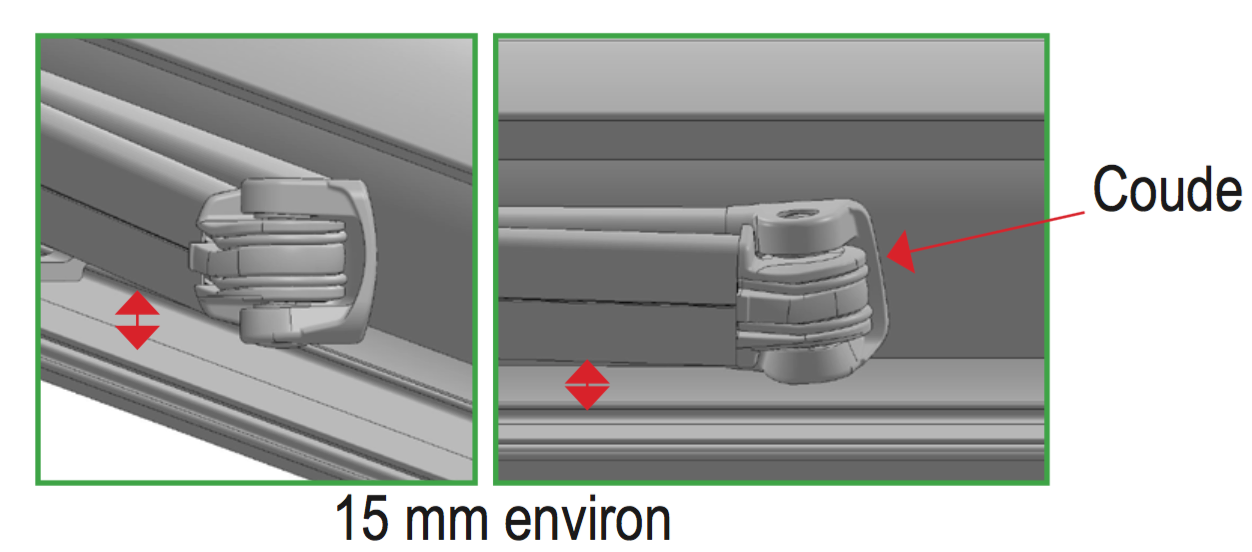

1 - REGLER L'ALIGNEMENT DES BRAS EN POSITION REPLIEE

Pour parvenir à la régale du coude d’un bras refermé, sur les supports de bras, desserrer les 2 écrous et agir sur la molette de réglage. En tournant la molette dans le sens de la flèche (voir photo) on rehausse le coude ; et inversement.
Resserrer les écrous. Appuyer légèrement sur les coudes vers le bas et observer la position des coudes. Si le réglage ne convient pas, recommencer l’opération.

Les arrières bras doivent être parallèles au coffre, et les coudes doivent être à environ 1,5 cm du bas du coffre.

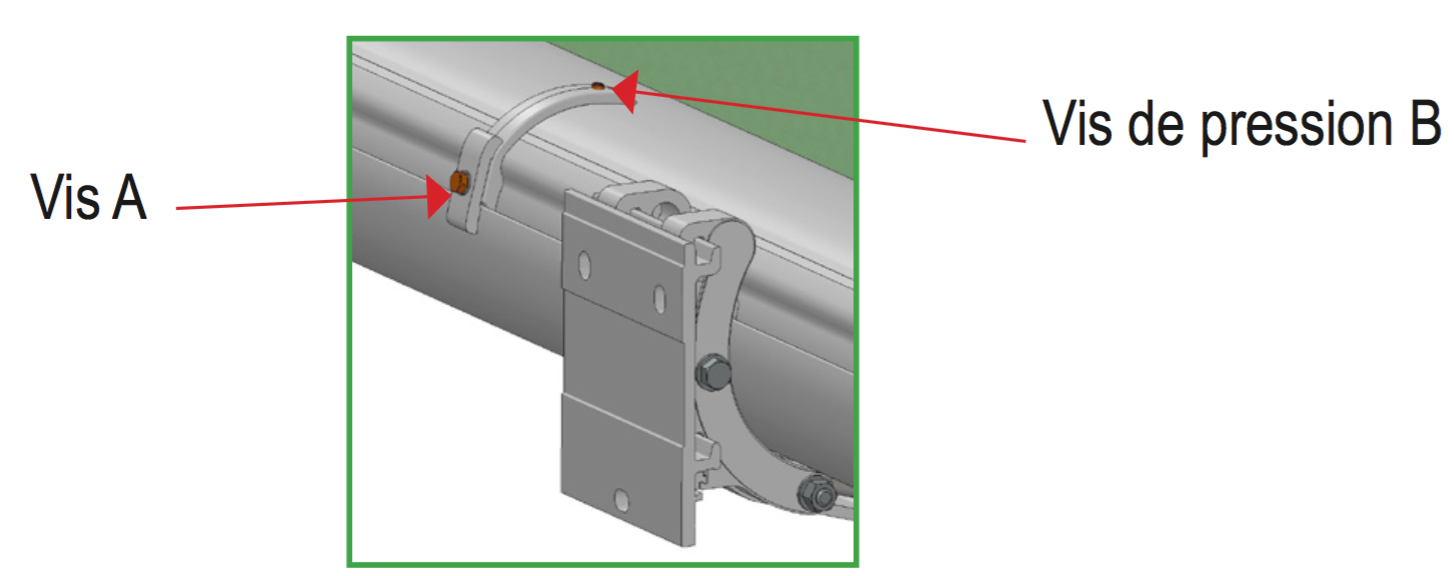

2 - FIXER LES BLOQUEURS DE CAPOT

Débloquer la vis A (voir photo). Mettre en place le ou les bloqueurs sur le capot, à répartir sur la largeur du store selon vos besoins (voir coffre).
Rebiquer la vis A. Serrer la vis de pression B.

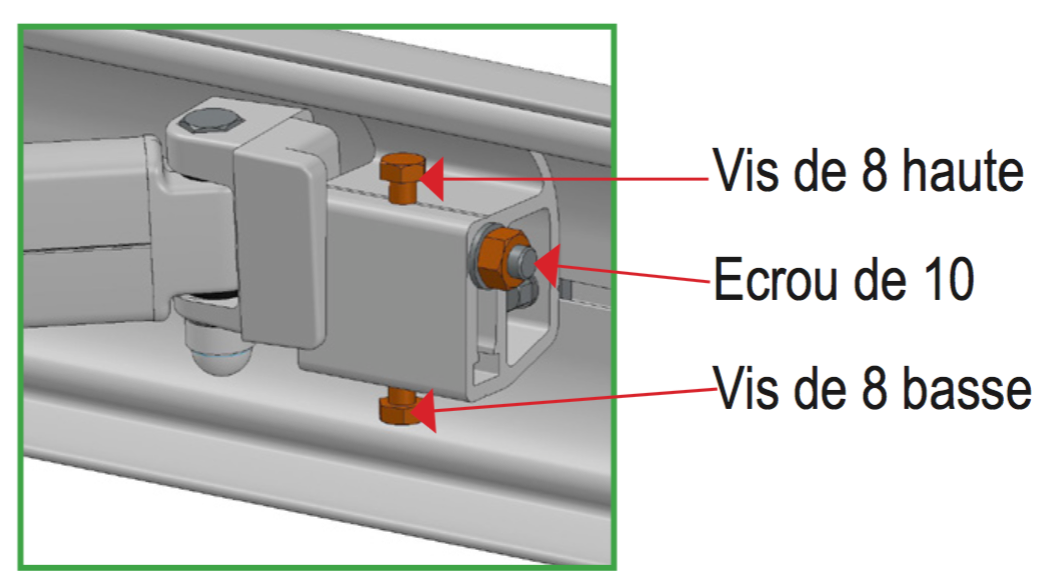

3 - REGLER LA HAUTEUR DE LA BARRE DE CHARGE PAR RAPPORT AU COFFRE

Pour remonter la barre de charge en position fermée par rapport au coffre, débloquer l’écrou de diamètre 10 d’un tour MAXIMUM, puis dévisser la vis basse et visser la vis haute jusqu’en butée.

CHAPITRE 5 : ENTRETIEN ET PRECAUTION D'USAGE

Les stores Prosolair.com sont conçus pour la protection solaire.

La pose doit être faite dans les règles de l’art et le produit doit être utilisé dans des conditions normales.
Il existe quelques précautions à prendre et réflexes à adopter pour tirer le meilleur parti de votre store et pour une utilisation en toute sécurité́.

 ENTRETIEN

• Dépoussiérer et débarrasser régulièrement la toile de votre store des particules, des feuilles et des poussières, quand elle est très sèche, avec un balai ou un manche télescopique équipé d’une brosse douce.

• Ne pas utiliser de détergent abrasif ni de nettoyeur haute pression, simplement de l’eau douce savonneuse.

• Deux fois à trois par an mettre un peu de lubrifiant/dégrippant à base de Tefflon sur les articulations des bras (sans tacher la toile du store) et plus particulièrement sur l’articulation centrale.

• En début et en fin de saison, donner un léger coup de brosse sur les 3 articulations de chaque bras.

• Des petites imperfections sur la toile sont normales : petites irrégularités de tissage, dans le temps un effet de « marbrure » ou des petites traces blanches visibles en transparence, un léger gaufrage.

IMPORTANT ! PRECAUTIONS D’INSTALLATION

• Respecter les étapes et consignes de montage de la notice ainsi que les conseils d’utilisation et de sécurité́ y figurant. Une mauvaise pose ou un mauvais réglage peut endommager prématurément le store et sa toile.

• Lire les notices des moteurs et télécommandes fournies avec votre store, particulièrement les points sur les installations et protections électriques.

• Pour une bonne évacuation des eaux de pluie, une inclinaison de 11° (=20%) est suffisante. L’eau qui stagne peut vite représenter un poids excessif et dangereux. Si cette inclinaison n’est pas respectée au minimum, ne laissez pas le store ouvert sous la pluie.

• Seules nos pièces de rechange d’origine Prosolair.com garantissent le bon fonctionnement et l’utilisation en toute sécurité́ du store.

• Éviter d’enrouler la toile mouillée, sinon ne pas la laisser longtemps enroulée et dès qu’il ne pleut plus, la dérouler pour qu’elle sèche.

• Pas d’utilisation sans surveillance par un enfant ou une personne dans l’incapacité de juger des dangers du store.

• Ne pas laisser le store ouvert en cas de vent ou de risque de vent.

• Fermer le store en votre absence ou en absence de surveillance (risque de panne de courant, de rafale de vent, ou de tempête soudaine...). Conseil en cas d’absence prolongée : désactiver les automatismes.

• Faire attention à ce qu’il n’y ait pas de feuilles, aiguilles de pin, pollen etc... qui rentre dans le mécanisme lors de la fermeture du store.

• Ne jamais humidifier le moteur et son boîtier électrique.

• Ne jamais se suspendre, ne jamais suspendre ou accrocher d’objet, de câble ou ajouter une charge supplémentaire au store.

• Aucun obstacle ne doit se trouver dans la zone de déploiement lors de l’ouverture ou de la fermeture du store.

• En cas de neige ou de gel, refermer le store et désactiver les automatismes.

• En cas de panne de courant et en cas d’urgence (menace de tempête ou d’orage), en l’absence de treuil, fermer provisoirement le store pour diminuer la prise au vent à l’aide de sangles passées autour des articulations centrales des bras du store. Tirer jusqu’à ce que le store soit quasiment fermé, et fixer les bras fermés sur l’armature afin d’éviter qu’ils se déplient.

• Le Non-respect des règles d’installation ou des précautions d’usage entraînera la perte de la garantie.

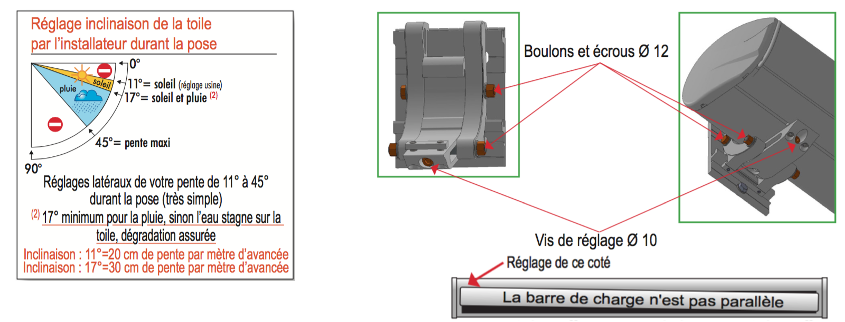

CHAPITRE 6 : MODIFICATION DE L'INCLINAISON DE BRAS

• Ouvrir le store

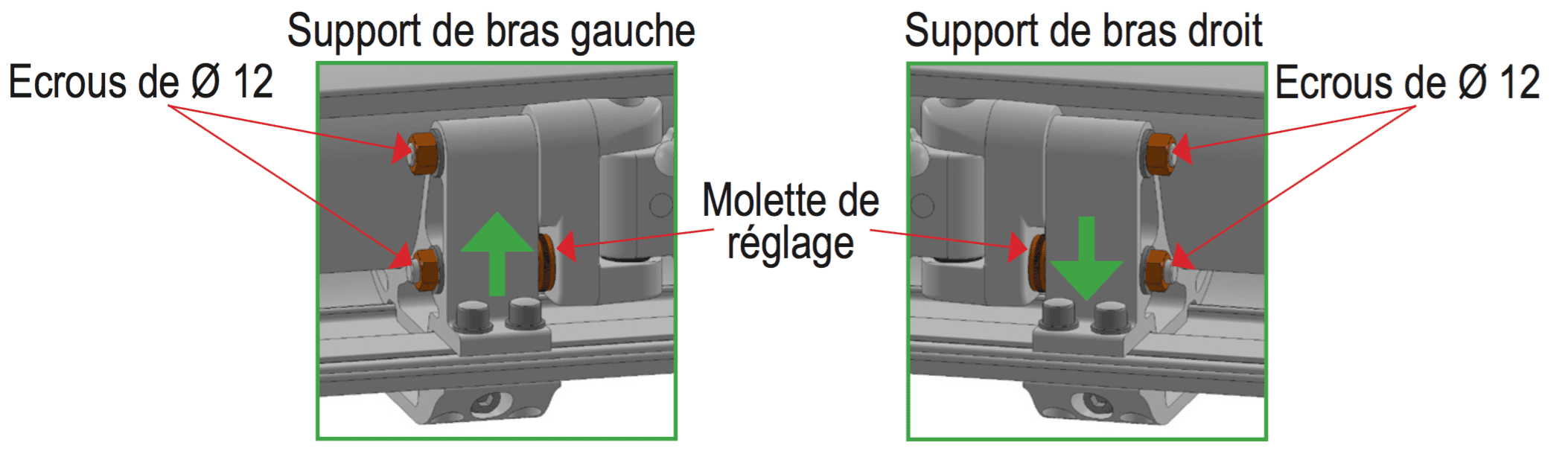

• Desserrer d’un tour MAXIMUM les 2 vis de Ø 12 et écrous de Ø 12 avec 2 clés de 19 sur chaque support de coffre, y compris le support de coffre intermédiaire (même s'il n'a pas de vis de réglage d'inclinaison).

• ATTENTION ! Soulever manuellement la barre de charge de 500 à 700 mm et la maintenir tout au long de l’opération pour soulager les bras.

• Pour diminuer l’inclinaison, agir sur les supports de coffre et débloquer le support intermédiaire :

• Dévisser la vis de réglage Ø 10 avec une clé BTR de 8 : ainsi, cela relève la barre de charge et diminue l’inclinaison.

• Relâcher et observer l’inclinaison :

• Si OK, revisser les vis et écrous de 12 jusqu’en butée.

• Si non OK, jouer sur la vis de réglage Ø 10

Pour augmenter l’inclinaison, agir sur les supports de coffre et débloquer le support intermédiaire :

• Visser la vis de réglage Ø 10 : ainsi, cela abaisse la barre de charge et augmente l’inclinaison. • Relâcher et observer l’inclinaison :

• Si OK, revisser les vis et écrous de 12 jusqu’en butée.

• Si non OK, jouer sur la vis de réglage Ø 10.

• Maintenant, relâcher la barre de charge, exercer une légère pression vers le bas, sur la barre de charge (pour mettre en butée), et vérifier l’inclinaison, sinon renouveler l’opération.

• Contrôler à nouveau si la barre de charge est horizontale et l’inclinaison satisfaisante.: Resserer les supports intermédiaires.

• Actionner le store avec la télécommande 1 fois ou 2 maximum (attention, si cette action est répétée le moteur se met en rupture de sécurité thermique, il faudra attendre 1/4 d’heure ou plus si l’opération est répétée). La toile doit descendre régulièrement.

• En cas de modification de l'angle de 11° : Refaire l'étape ci-dessus en notant le nombre de tours de dévissage de la vis de réglage Ø 10, puis effectuer la même opération avec LE MÊME NOMBRE DE TOURS sur l'autre bras.
